1.原理

Sobel算子是一离散性差分算子，用来运算图像亮度函数的梯度的近似值。索伯算子的公式包含两个3x3的矩阵，分别为横向及纵向，将其与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。如果以 A 代表原始图像， Gx 及 Gy 分别代表经横向及纵向边缘检测的图像，* 表示卷积运算，其公式如下：

图像的每一个像素的横向及纵向梯度近似值可用以下的公式结合，来计算梯度的大小：
G\ =\ \sqrt{G_x^2\ +\ G_y^2}\ \
然后可用以下公式计算梯度方向：
\theta=\arctan{\left(\frac{G_y}{G_x}\right)}

2.算法流程及实现

索伯算子的公式包含两个3x3的矩阵对图像进行卷积运算，算法流程如下：
1） 选取3 * 3 像素区域；
2） 计算x,y两个方向的横向及纵向边缘，即差分；
3） 近似像素的梯度G；
4）用阈值threshold判断像素(x,y)是否属于边缘,若梯度大于阈值 ,则是边缘，小于阈值则不是边缘；
5） 迭代步骤1）~4），直至所有像素遍历完全，最终输出经过边缘检测的二值图像或标准化后的x或y轴方向梯度图像。

3.关键代码

ref:是选择存储方式；
threshold:选择阈值。

// sobel算子
void sobel(unsigned char *data, unsigned char *output, int width, int height, int sef, int threshold)
{
    int sobel_x[3][3] = {{-1, 0, 1}, {-2, 0, 2}, {-1, 0, 1}};
    int sobel_y[3][3] = {{-1, -2, -1}, {0, 0, 0}, {1, 2, 1}};
    int _x = 0, _y = 0;
    int gx = 0, gy = 0;
    int g = 0;
    int pad = 1;
    int x, y, i, j; // 提前声明，减少反复创建
    for (y = 0; y < height; y++)
    {
        for (x = 0; x < width; x++)
        {
            gx = 0;
            gy = 0;
            for (j = 0; j < 3; j++)
            {
                for (i = 0; i < 3; i++)
                {
                    _y = y + j - pad;
                    _x = x + i - pad;
                    if (_y >= 0 && _y < height && _x >= 0 && _x < width)
                    {
                        gx += data[_y * width + _x] * sobel_x[j][i];
                        gy += data[_y * width + _x] * sobel_y[j][i];
                    }
                }
            }
            g = sqrt(gx*gx + gy*gy);
            //g=abs(gx)+abs(gy);
            // 两种存储方式，一种是存储梯度，一种是存储边缘
            if (sef == 1)
            {
                output[y * width + x] = (unsigned char)g > threshold ? 255 : 0; // 判断边缘，大于阈值的为边缘，存边缘
            }
            else
            {
                output[y * width + x] = (unsigned char)gx > threshold ? 255 : 0;
            }
        }
    }
}

4.运行结果

原始图片：

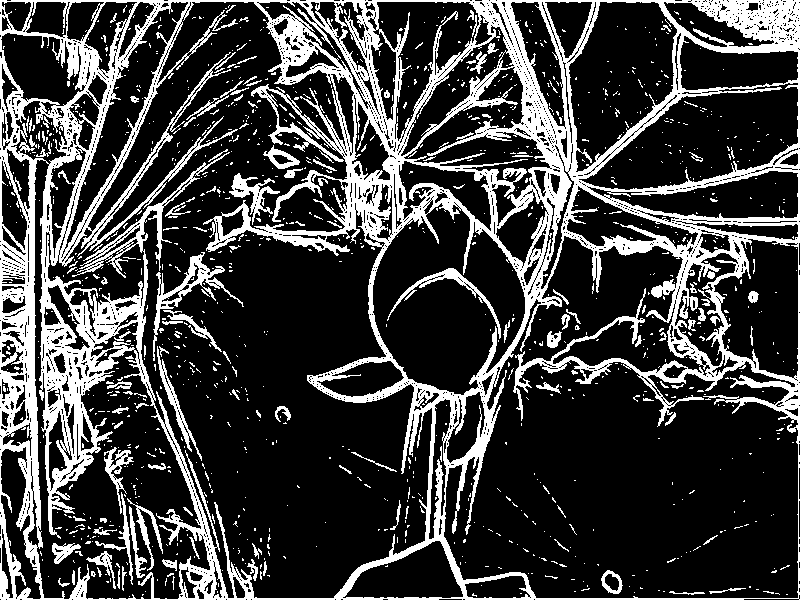

边缘检测结果：
